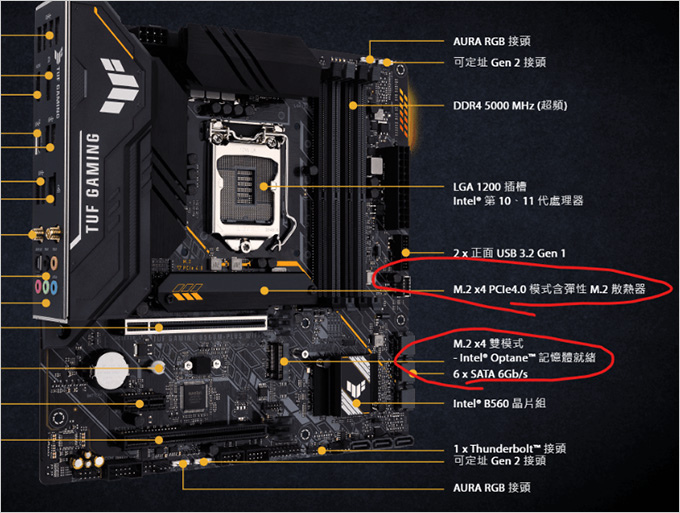

【網友詢問】靠近CPU的M.2 SSD讀不到，為什麼？ (華碩 TUF GAMING B560M-PLUS WIFI)

42 則留言

1. 我用R5 2400G+MSI X470 GAMING PLUS 是可以用PCIE SSD的，我是裝KIOXIA G3 2T

   • 感謝回報~~~

2. 華碩主機板 E3M-MT V5 使用 E3 1270 V5 , 主機板 CPU旁的M.2插槽能使用者美光 P5 PLUS 嗎？

   • 我不知道耶，這個好舊喔，但如果有M.2的插槽，那你就插插看啊
     就算跑不到Gen4的速度，也有向下相容Gen3

3. 補充：打完發現SSD的型號誤植為P5，但核心概念不變

   • 感謝補充~~

4. 有幾個資訊應該是可以補充一下給8F：

   1.Ryzen 5 2400G可用的PCI-E通道共有12條，8條給獨顯(所以跑x8模式)、4條給原生M.2，所以實際上應該是要可以用的才對

   ref
   https://en.wikichip.org/wiki/amd/ryzen_5/2400g

   2.目前官網只剩rev 1.x的spec說明，關於M.2的部分如下：
   “1個M.2插座(支援Socket 3，M key，type 2242/2260/2280 SATA 及 PCIe x4/x2* SSD)
   * 是否支援此規格依CPU而定。
   * 當使用AMD Athlon™系列/ 第七代A系列或Athlon™ X4 處理器時, 僅支援M.2 SATA SSD。”

   所以僅有自FM2+移植過來的APU家族(上述提到的Athlon x4/第七代A系列CPU)是只能跑M.2 SATA SSD而已，你的這顆按官網說法也是可以跑M.2 PCI-E的

   3.關於為什麼會有”r5 2400g的核顯vega11已經用掉了8條pcie通道”這個說法，主因可能是GPU-Z的畫面裡，當查看內顯的資訊時，會顯示跑在x16，但切為獨顯時，顯示為x8，所以才有人推測x8是給內顯用了；但如果內顯固定要用掉8條通道，那同為桌面版的4750G/5700G就無法得到滿血的16條獨顯通道了。所以個人傾向認為是內顯在GPU-Z中顯示的頻寬可能有問題，才造成這個不一致的現象

   最後回到你的問題，為什麼P5偵測不到，可能有幾個原因
   1.M.2沒有裝好，金手指接觸不良->這個就是螺絲解開重裝一次就知道是不是了
   2.M.2掛了->如果你有其他主機板或是M.2外接盒，可以把P5裝上去驗證看看，如果P5正常，那它應該能被讀取；但須注意，P5與部分的外接盒晶片(如ROG外接盒用的asmedia晶片)有不相容的問題
   3.主機板的M.2插槽掛了->這個跟上述步驟用類似的交叉測法可以驗證出結果(或是拿另外一條M.2 SSD裝到插槽上，看UEFI裡能否識別)

   測試前可以做的事情：更新你的UEFI，但要注意這張板子的rom較小，所以較新的版本會去除對一些舊CPU的支援，請確定你要更新的版本依然支援你這顆2400G

   • 感謝補充~~

5. 回#15
   對…AMD CPU官網規格寫得很微妙…確實比起早期的後面比較有寫到
   我還看到有人說”r5 2400g的核顯vega11已經用掉了8條pcie通道”…

   一些心裡話：
   真的謝謝你們的專業的意見和知識~獲益良多！
   我上來這詢問也真的把網路上有可能的方法都試了
   (看了歐飛先生的很多文章才決定上來的！)
   因為我目前不是有薪水之人只能盡量找最不花錢的方式
   也是認真想來了解電腦方面，未來有需要的時候就可以活用又不吃虧
   對我來說這種知識是不嫌多的，而且花點時間學習來解決是有成就感的~
   也因為我個性是會想把問題從根本了解並解決，不然會很在意XD
   你們寫的我都有看，看了後我還再去網路學習確認，再來這核對答案
   主要是不想一直占用這裡，盡量少問…業餘的…我怕我問題太白癡(; – -)…

   • 如果最後你決定了，有找到什麼方法解決，請再回覆一下

6. 補充#15
   回完文越想越不對勁又去查了下R5 2400G到底有幾條PCIe通道
   結果有兩種說法…
   這樣一講用轉接卡還真不一定能用
   其實2400G我有用過
   當初就是省麻煩直接用M.2 SATA SSD
   後來升5700G的時候才一併換成M.2 PCIe的

   • 感謝補充~~~~

     其實能不能用，就是買張轉接卡，試下去就知道了

     玩DIY就是這樣，很多問題，你要自己實測解決，而不是把問題丟出來，要別人去幫你實測解決

7. 回#13
   就AMD的CPU規格很亂官網也沒寫清楚
   連最大超頻時脈的標示和實際都有出入
   加上AMD主打一張主機板可以延用好多代的結果

   PCIE通道的拆分使用有限制
   R5 2400G可供分配的PCIE通道就只有8條連給顯卡插槽都不夠用
   像R5 5600G則有20條
   分給顯卡插槽16條後還有4條可以給M.2

   B450M GAMING比較早出
   主機板官網規格只有寫到「當使用AMD Athlon系列/ 第七代A系列或Athlon X4 處理器時, 僅支援M.2 SATA SSD」
   像ROG STRIX B450-I GAMING這張主機板就有寫到安裝AMD Athlon/Ryzen with Radeon Vega Graphics Processor時M.2_2不可使用

   • 感謝補充~~~~~

8. 那如果是歐飛先生會怎麼處理呢( ‘ ‘)?

   • 我最常說的「簡單的事情不要搞的太複雜」
     現在ssd就是買一個全新的sata ssd也沒多貴
     根本不需要這樣搞

9. 回#12
   目前就是在想轉接到pcie x16…(沒裝顯卡都空著)
   主要是不想浪費那張M.2 SSD
   CPU目前可能不考慮升級
   我想再問一下…直連CPU的M.2插槽
   所以是因為CPU PCIE通道少使用M.2 PCIE x4搶不到0~0?
   主機板官網確實說M.2插槽”是否支援此規格依CPU而定”
   但AMD CPU官網好像也都沒有寫相容性…(或許我沒看到)

   • 你可以試試看(答案就出來了)，只是為了不要浪費M.2 SSD，可能會花您更多金錢及時間，這一點也要先講

10. 回#10
    最便宜的方案是買轉接卡把Crucial P1裝在pcie x4插槽上
    但B450M GAMING好像只有pcie x1…
    除非你沒裝獨顯

    也可以買一個m.2 sata ssd來用，不過你已經有2.5吋sata ssd了意義不大

    換cpu的話得看你的需求和對電腦硬體的熟悉度了
    畢竟還得更新bios
    細節去看主機板官網的支援清單和使用手冊
    現在市面上AMD 4000系列和5000系列的cpu基本上不會再碰到pcie通道數量不足的問題了
    這是早期有內顯的cpu型號才會碰到的事
    pcie3.0和4.0的規格差異不一定用的到就不多說了
    麻煩的是從型號命名上看不出規則

    • 感謝補充 (點個讚)

      如果是我，我才不要這樣「搞剛」

11. To #10
    我怕你又劃錯重點，我只提醒你一句話(文章寫的)。
    有網友補充：
    這就是很標準的，購買前不先查看各家主機板規格=>CPU和主機板都要去了解，不是光看單一零件就好。
    雖然你用的CPU是AMD不是Intel，我用Intel做為例子，麻煩你把我貼的網頁內容看完，這樣你才會懂我留言要表達的意思。
    第 12 代和第 13 代 Intel® 桌上型處理器的相容性
    https://www.intel.com.tw/content/www/tw/zh/support/articles/000092149/processors.html
    ▲需求不同無法推薦，我不剪片也不玩電競遊戲，我買中階低階價位的CPU，你剪片又玩電競遊戲，就買高階中階價位的CPU，還有預算的問題，我預算夠，我不玩電競遊戲也沒有剪片，我買高階中階價位的CPU
    ，雖然沒回答到你的問題，我這樣舉例，你應該看得懂。

    • 感謝補充~~

12. 哇~#9太謝謝你了
    原來是一開始就買錯
    現在我要去了解CPU了
    不知道有沒有推薦適用的
    讓我這個新手+選擇困難的選擇範圍縮小點

    • 我是覺得你應該要考慮買全新的

13. 回#8
    CPU的鍋
    R5 2400G本身的PCIE通道太少
    主機板顯卡插槽會從PCIE 3.0 x16降成x8
    直連CPU的M.2插槽只能用M.2 SATA SSD或直接不能用
    Crucial P1是M.2 PCIE SSD
    你要換CPU

    • 我的天啊~~~~還好你有回覆
      不然我都忘了有只有支援 m.2 SATA這種事了

14. 最近拆電腦才發現自己用了三年的電腦原來有M.2 SSD
    (Crucial P1 M.2 2280 500GB)
    之前竟然都是用HDD 1T分割C、D槽…(艱辛的剪了2年片)
    結果是幫我配電腦的哥在灌的時候沒發現它的存在就這樣分了…
    前陣子HDD開機啟動壞了還索性買了SATA SSD還當系統槽
    結果最近再次拆了後才發現驚人的事實…
    但是不管是BIOS、磁碟管理都沒出現M.2的蹤影
    這主機板也只有1個M.2插座
    既重插過也把BIOS更新到最新還是沒有…
    不知道是要另外下載、更新驅動嗎…
    不知道歐大有沒有經驗能給點方向Q_Q
    主機板：B450M GAMING
    CPU：AMD Ryzen 5 2400G

    • 請參考樓下回覆

15. 那靠近cpu的地方 用gen3的可以嗎？

    • 可以啊~~~有向下相容

16. 超實用的經驗 ,甘霞

    • 歡迎光臨~~~~

17. 請問歐大
    已這張主板為例，如CPU是11代的，那m2_1插槽插PCIE4.0以外的SSD(NVMe 3.0)也可以正常使用嗎？
    Sata m2 應該確定是只能插m2_2 惹
    謝謝！

    • PCIE4.0插槽有向下相容，因為3.0的也可以

      Sata m2 應該確定是只能插m2_2
      ↑這個就是直接看主機板的說明

18. 謝謝您的這篇文章，不然我還debug半天,真的是有夠鳥的設技

    • 歡迎光臨，不客氣

19. 你講的那種應該是11代有直連CPU的那條 速度上可以向下相容
    該插槽除了支援4.0外，也有支援3.0的M.2 SSD
    另就就本文的描述與你的說法來看
    如果要第一個第二個這兩條都讀到的話
    你就只能選微星特定型號的主機板產品
    因為那些主機板在第一個M.2旁邊設有至少兩顆切換器
    安裝第十代時，會以切換器切到直連PCH的3.0 x4通道
    裝第十一代時，切換器會改切到直連CPU的4.0 x4通道

    • 是的，有些特定型號有這種功能(自動切換)，買的時候要注意

20. 我是一樓
    可能寫太簡潔讓歐大誤會
    我的意思是以為那個插槽應該向下相容
    就SSD還是能插能讀寫只是可能變3.0的速度這樣

    • 了解
      有些特定型號真的有提供這樣的功能，就是能自動切換通道，向下相容
      (但這個是特定型號，避免混肴 我說明時還是以一般情況為準)

21. 我還以為這種東東都應該至少向下相容個一兩代哩！

    • 有相容啊，只是靠近cpu的那個m.2 插槽不能用而已
